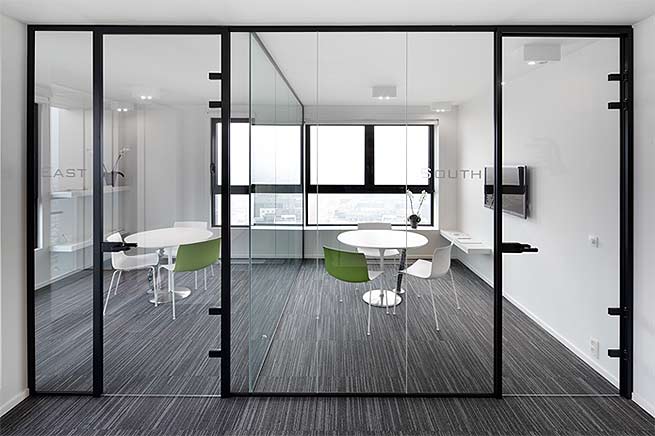

4 PROFILS ALUMINIUM DE BASE
ADLER SAS résume une gamme à ces quelques profils essentiels pour réaliser la plupart des constructions.

1 décor standard

ADLER SAS propose un décor standard disponible sur stock = anodisé fini inox brossé. D’autres décors (anodisé naturel, doré,…) ou finition (brut) sont disponibles sur demande avec un délai court.
1 sélection minimale d’accessoires
Des principes de construction simples et universels
Les épaisseurs des glaces (10 ou 12mm en standard, jusqu’à 88.2 sur demande) sont compensées dans les profils aluminium standards par des joints adaptés.
La sélection des profils nécessaires
Les panneaux sont insérés en premier dans le profil du haut, redressés verticalement au-dessus du profil de sol, puis redescendus dans celui-ci jusqu’à reposer sur des cales préalablement disposées dans ledit profil bas. Le calage dans le profil bas a une épaisseur recommandée dépendant du choix du profil haut (Cf. ci-suit).
Le profil bas est idéalement le plus fin : hauteur extérieure 30mm, profondeur utile 23mm (Réf. : 73505G).
Pour assurer la meilleure prise en feuillure, nous recommandons que le profil haut soit le plus profond, typiquement de hauteur extérieure 35 (profondeur utile 28 mm) (Réf. : 73506H) : dans ce cas, la prise en feuillure du verre est de 12 mm en haut et en bas, l’épaisseur du calage sous la glace dans le profil bas vaut 11 mm et la hauteur de glace recommandée est celle de l’ouverture sol-plafond réduite de 41mm.
Pour une construction encore affinée, il est cependant possible d’utiliser le même profil au sol et au plafond (Réf. 73505G). Dans ce cas, le verre n’est pris en feuillure dans les profils haut et bas que de 13mm et la hauteur des glaces est égale à la distance sol-plafond réduite de 40mm.
Selon le nombre de glaces fixes à installer, il est nécessaire d’utiliser ou non un profil en parclose (73513Q + 73514R) en extrémité de façade pour pouvoir insérer le dernier panneau.
Lorsque le nombre de glaces fixes constituant une paroi est limité à 1 ou 2, il est nécessaire d’utiliser un profil parclose : il est recommandé de le placer en montant vertical à l’extrémité de la cloison, s’il y a lieu à l’autre extrémité par rapport à celle contenue dans l’encadrement de porte. La dernière glace installée est toujours celle pincée dans le profil à parclose.
Par contre, si la paroi fixe comprend au moins 3 glaces contigües, il n’est plus nécessaire d’utiliser le profil à parclose et un profil U est même recommandé du point de vue de la simplicité de montage.

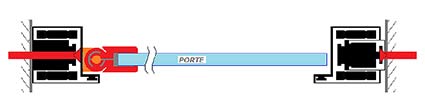

Détail du montage de l’encadrement de porte
Règles de dimensionnement d’une construction en feuillure
Dimensionnements des panneaux fixes, portes et impostes en hauteur :
Dimensionnements des panneaux fixes, portes et impostes en largeur :
Cas particulier d’une cloison avec la porte en extrémité
Dans la construction ci-joint, prévoir un profil à parclose du côté de l’imposte correspondant à celui des charnières.
Cas particulier d’une porte sous imposte encastrée

* Lpa : Largeur du passage

Différents systèmes de portes
Paumelles
V503
V504
V505
Réf. ADLER :
Inox brossé73176Q
Anodisé naturel 73177R

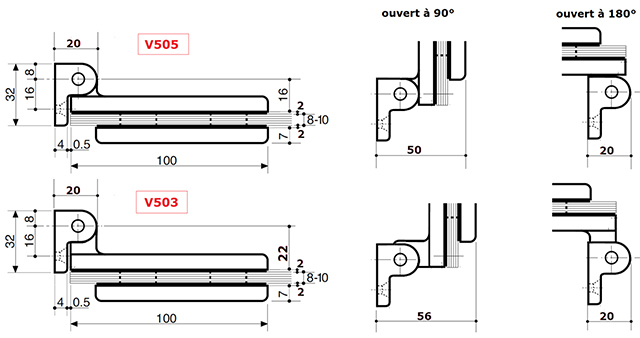

La paumelle V503 a une équerre allongée qui permet l’ouverture à 180° de la porte.
Article Sur Demande:


La paumelle V504 est la solution historique de charnière pour porte CLARIT.
Réf. ADLER :
Inox brossé 731
Anodisé naturel 73121F
Chromé 73123H
La paumelle V505 est la version carrée de la V504, se mariant avantageusement avec les lignes anguleuses de la cloison aluminium.

Serrure 731 Serrure béquille avec cylindre européen à blocage de pêne (pas avance)
Inox brossé 73187B
Anodisé naturel 73151N
Chromé 73153Q
Serrure béquille sans cylindre
Inox brossé 73189D
Anodisé naturel 73130Q
Chromé 73132S

Ces paumelles sont interchangeables avec les précédentes. Elles sont disponibles en 2 décors :

inox poli : 72854Q
inox mat : 72855R


Pour verre de 8 à 10 mm sur encoche 6200F.

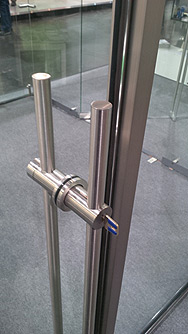

Système de cloison idéal pour des constructions en verre feuilleté non trempé. Pour compléter avantageusement ces façades, les poignées Adlock permettent de manipuler et de verrouiller en sécurité des portes, même en verre feuilleté non trempé.

Verrouillage de sÚcuritÚ en 1 ou 2 points (sol et/ou plafond).

Fixation par serrage mécanique très fort en 2 rondelles spéciales de diamètre 60mm : principe conçu et breveté par ADLER SAS.

OPTIONS :
Disponibles sur demande : anodisation naturelle dite « argent » ; laquage ; …

Accessoires pour jointer entre elles les glaces d’une cloison fixe

Possibilités pour construire une cloison complexe

Fixation des latéraux ou de contreventements
Pour fixer un contreventement de façon très discrète, et dans la mesure où les sollicitations de la façade contre ce contreventement restent limitées, les profils PPMA de jonction peuvent constituer une solution simple à mettre en œuvre et efficace.
Cf. précédemment
Une solution originale et sans aucun joint plastique apparent permet de fixer de façon très rigide une cloison à un départ de cloison intermédiaire ou de contreventement. Kit comprenant 10 rondelles de maintien et de sécurité, 10 boutons chromés 08522P (dia 13mm), 10 rondelles PP 08505V et 10 vis FHC M4x12 00583K

Cloisons autoportantes

Avec une poutre supérieure pour raidir les cloisons.

nCARACTERISTIQUES MECANIQUES DES PROFILS : dimensions, section, inerties
