COULISSANTS SUSPENDUS
"HAWA JUNIOR
80 GP"

MONTAGE SERRURE TOPLOCK

FT 766_6 1202


Note : La serrure 601 49F est livrée sans cylindre, voir 601 09M, 601 10N

MONTAGE DE LA SERRURE POUR PORTE COULISSANTE

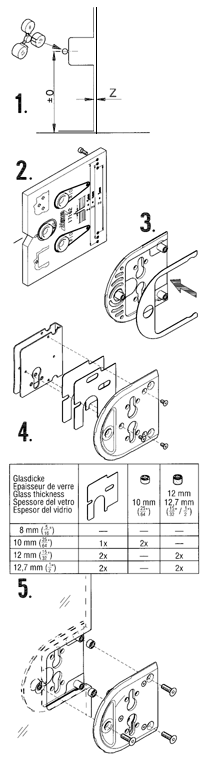

1.
 Positionner les suspensions (prendre la bonne épaisseur).
2.
 Lors de l'utilisation de la gâche murale, poser les vis à six pans creux à la distance Z = 3 mm.
Positionner l'entaille A du gabarit de perçage sur le centre de l'encoche et percer un trou de 10 mm.
3.
 Coller les surfaces de contact caoutchoutées sur les deux coquilles de serrure.
4.
 Selon l'épaisseur de glace ajouter les cales entre le coffre de serrure et la coquille, et serrer les
vis.
5.
 Même opération pour les anneaux d'espacement. Bloquer les deux coquilles en ajustant la
serrure au chant du verre.

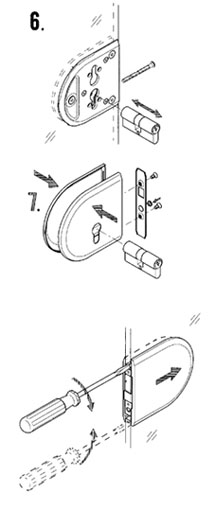

6.
 Fixer le cylindre et vérifier le bon fonctionnement (attention : Cylindre non fourni). Démonter le
cylindre de serrure.
7.
 Glisser les caches. Monter le cylindre de serrure. Enfoncer la butée de caoutchouc dans la
têtière, et fixer la têtière.
