UTILISATION

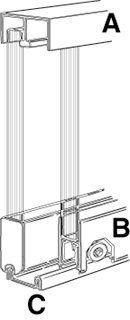

Le chemin de roulement à galets clipsables convient pour des portes coulissantes de 8 mm d'épaisseur et de 6 mm avec le joint de réduction plastique 604 13S. Il ne comporte pas de coulisse basse mais seulement un rail. Les galets de roulement, clipsés dans le sabot (à l'aide de la pince 604 31M), sont en acier zingué et plastique; Ils supportent une charge maxi de 12,5 kg . La charge admise est 50 kg par mètre de sabot. Utiliser 4 galets maxi par mètre de sabot.

Des tirettes à onglet autocollantes, rondes ou rectangulaires, peuvent être utilisées pour faciliter le coulissement (voir 699 16W à 699 19Z et 699 25G à 699 29L)

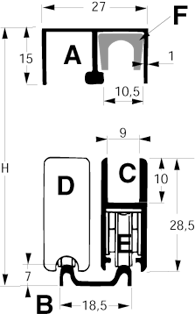

• Hauteur = Hauteur intérieure de la baie diminuée de 34 mm
• Largeur théorique des glaces : (Largeur de la baie + 50 mm) x 1/2


Longueur de coupe du sabot : selon l'installation, déduire de la longueur des glaces :

• avec embout clipsable ouvert (604 18X et 604 19Y) : 3 mm par embout ;

• avec embout clipsable fermé (604 16V et 604 17W) : ne rien déduire ;

• avec embout - onglet ouvert (604 26G et 604 27H) : 33 mm par embout ;

• avec embout - onglet fermé (604 24D et 604 25F) : 30 mm par embout ;

• avec serrure (604 28J, 604 29K, 604 40W, 604 41X) : 33 mm.

FINITION - DECOR

Aluminium anodisé teinte naturelle et or.

Avertissement : Les procédés de fabrication peuvent amener, pour la teinte or, des différences de nuances qui ne sauraient être considérées comme des défauts.
