CHEMINS DE ROULEMENT ET ACCESSOIRES

FT 600c 0403 rév1. 0610

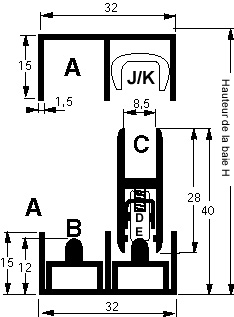

600c CHEMIN DE ROULEMENT EN ALUMINIUM











A Coulisse basse, haute et montant de côté
B Rail
C Profil sabot
D Galet acier
E Galet acier inox et plastique
F Embout
G Embout avec butée caoutchouc		   H Embout onglet
I Butée sur rail
J Antivibrateur pour glace de 6 mm
K Antivibrateur pour glace de 8 mm
L Serrure (droite)



UTILISATION

Le chemin de roulement à galets montés sur billes assure un fonctionnement souple et silencieux. Il est réalisé en alliage léger anticorrosion. Le procédé d'anodisation après polissage des faces lui donne une finition irréprochable.
Il s'agit donc d'un chemin de roulement de haut de gamme, pour portes coulissantes de 6 à 8 mm d'épaisseur (charge maxi 5 à 10 kg par galet, avec 4 galets /m maximum).
En général, les coulisses haute et basse sont vissées sur leur support.
Des tirettes à onglet autocollantes, rondes ou rectangulaires, peuvent être utilisées pour faciliter le coulissement (voir 699 16W à 699 19Z et 699 25G à 699 29L)

MONTAGE

Glace :
Hauteur = Hauteur intérieure de la baie diminuée de 39 mm
Largeur théorique sans encochage = (Largeur de la baie + 44 mm) x 1/2 ou Longueur du sabot diminuée de 3 mm.

Sabot :
Longueur de coupe = (Largeur de la baie + 50 mm) x 1/2

Galets :
Les galets acier (600 64N) peuvent supporter une charge de 10 kg et les galets laiton et plastique (603 14K) une charge de 5 kg. Utiliser 4 galets maxi par mètre de sabot.

Montants de côté :
Hauteur = Hauteur intérieure de la baie diminuée de 30 mm
Les montants de côté sont prévus pour être garnis intérieurement d'une bande de feutre de 14 mm de largeur (autocollante)

Embout :
Les embouts sont fixés par vis de pression.
Dans l'installation sans montant de côté, si l'on désire qu'en position fermée les coulissants viennnent en applique sur les flancs, il est nécessaire d'encocher la glace:


Encoche pour embouts simples (600 65P)

Largeur théorique de la glace =

(Largeur de la baie + 50 mm) x 1/2
ou Longueur du sabot

   Encoche pour embouts avec butée en caoutchouc
600 76A).

Largeur théorique de la glace =

(Largeur de la baie + 70 mm) x 1/2
ou Longueur du sabot + 10mm.



Encoche pour embouts avec butée en caoutchouc (600 97Y).

Largeur théorique de la glace = (Largeur de la baie + 50 mm) x 1/2
ou Longueur du sabot
Butée sur rail :

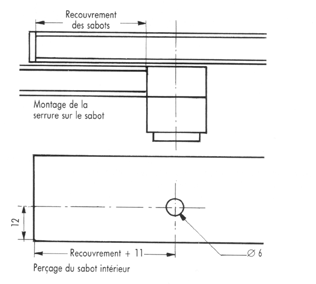

Serrure :



FINITION - DECOR

Le chemin de roulement en alliage léger est disponible en décor argent et or.

Avertissement : Les procédés de fabrication peuvent amener des différences de nuances pour les teintes autres que naturelles. Ces différences ne peuvent pas être considérées comme des défauts.



Page "généralités sur chemins de roulement et accessoires"
