| CHEMINS DE ROULEMENT
ET ACCESSOIRES

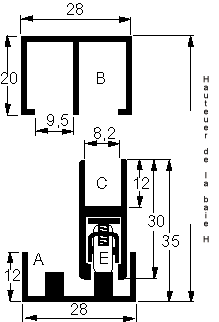

| 600a CHEMIN DE ROULEMENT |
 |
EN LAITON A GALETS |
| |
|
|
|
A Rail bas
B Coulisse haute
C Profil sabot
D Coulisse p/montant de coté
E Galet acier |
|
F Embout
G Embout avec butée caoutchouc
H Butée sur rail
I Serrure (gauche) (600 45S)
J Serrure (droite) (600 47U) |
|
UTILISATION
Le chemin de roulement ADLER ® en laiton à galets s'utilise
:
- avec le rail bas et la coulisse haute vissés
: meuble, vitrine à cadre en bois, etc…, La finition peut
être assurée par des montants de côté ;
- avec la coulisse haute fixée par équerres
de liaison et le rail bas vissé ou collé : vitrine en glace.
Des tirettes à onglet autocollantes, rondes
ou rectangulaires, peuvent être utilisées pour faciliter le coulissement
(voir 699 16W à 699 19Z et 699 25G à 699 29L)
MONTAGE
| Glace : |
| |
|

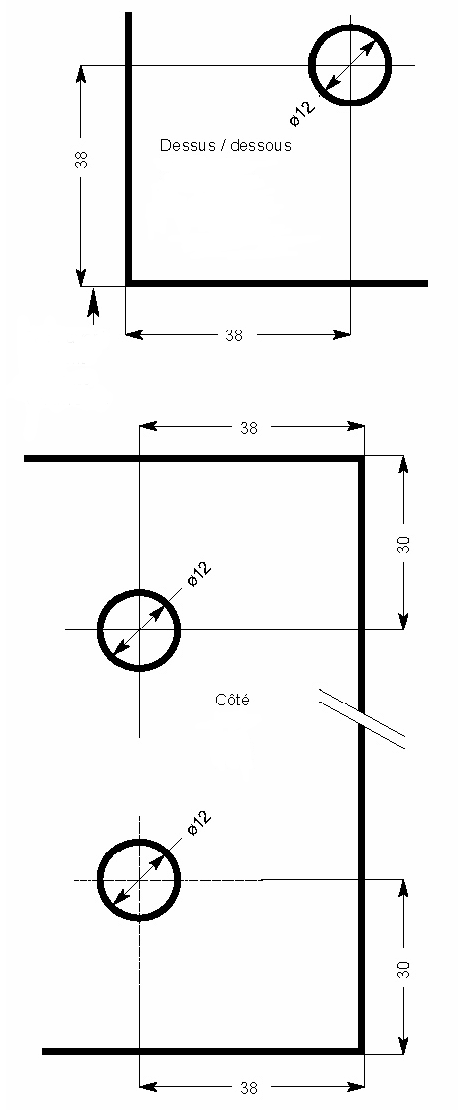

| Cotes de perçage pour
le montage avec équerres de liaison : voir croquis ci-dessous. |
Encoches pour fixation
des pièces: |
|
Sabot : Longueur
L de coupe =
- (Largeur de la baie + 50 mm)
x 1/2
- Galets : les galets acier 60035
G peuvent supporter une charge maxi de 10 k.
- 4 galets maxi par mètre
de sabot.
Montants de côté :
Les montants de côté sont
réalisés avec de la coulisse 16 x 28 x 16, à garnir
intérieurement avec une bande de feutre de largeur 25
mm (autocollante).
Hauteur = Hauteur intérieure
de la baie diminuée de 32 mm.
Embout :
Les embouts sont fixés
par vis de pression.
Chaque sabot s'équipe de
2 embouts ou d'un embout et d'une serrure.
Dans l'installation sans
montant de côté, si l'on désire qu'en position fermée
les coulissants viennent en applique sur les flancs,
il est nécessaire d'encocher la glace. |
|
| |
|
Encoche (600 36H) pour embouts simples.
Largeur théorique des
glaces (avec encoche) =
(Largeur
de la baie + 52 mm) x 1/2
ou
Longueur du sabot augmentée de 1 mm.
|
| |
|
Encoche (600 39L) pour embouts avec butée en caoutchouc.
Largeur théorique des glaces
(avec encoche) =
(Largeur
de la baie + 62 mm) x 1/2
ou
Longueur du sabot augmentée de 6 mm.
|
FINITION - DECOR
Le chemin de roulement ADLER ® en laiton à galets est disponible en décor chromé brillant,
noir (laiton poli sur demande),
|
Page
"généralités sur chemins de roulement
et accessoires"
